食洗機・浄水器を取付けたい（分岐）
台付タイプ水栓と壁付タイプ水栓では構造が少し異なります。
あなたはどちらの水栓ですか？
台付タイプ水栓の分岐
水栓の種類はどれですか？
シングルレバー混合栓
シングルレバー混合栓には、食洗機や浄水器に分岐するための分水孔があるタイプがあります。

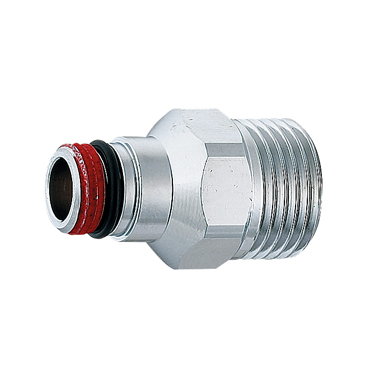

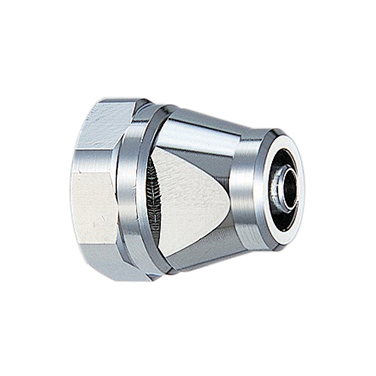

本体に分水孔があるタイプは、分水孔アダプターを取付けて分岐できます。
2ハンドル混合栓
ハンドル部で分岐します。

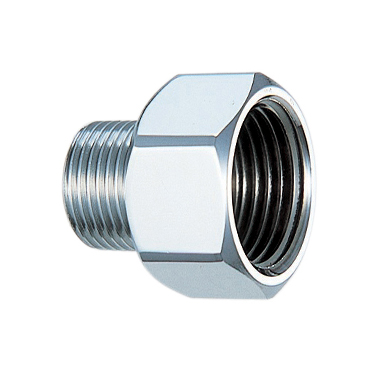

ネジタイプが外ネジタイプと内ネジタイプがあります。
| 品番 | 789-015 |
|---|---|
| 品名 | マルチ分岐（分水上部型） |
取付方法
作業に入る前に、必ず止水栓を閉めてください。止水栓の閉め方については「水道メーター・止水栓＃止水栓の閉め方」をご覧ください。

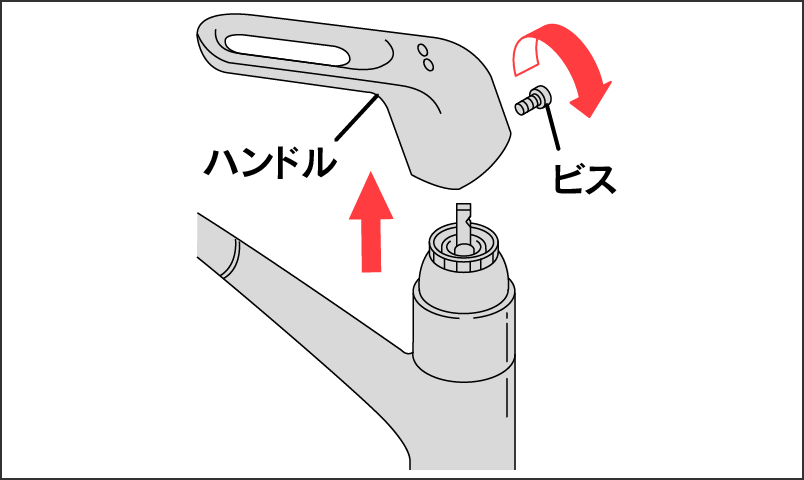

キャップを取外し、ハンドルを固定しているビスを取外します。
ハンドル、インサートを上に引抜き、カバーナットをゆるめてスピンドル、ケレップも取外します。
分水栓上部本体を取付けます。
分水孔コックのナットを締めて取付けます。
単水栓
パイプと水栓本体の間に分岐金具を入れて分岐します。
| 品番 | 7892 |
|---|---|
| 品名 | マルチ分岐（切替弁型） |
取付方法
作業に入る前に、必ず止水栓を閉めてください。止水栓の閉め方については「水道メーター・止水栓＃止水栓の閉め方」をご覧ください。
パイプナットを「レンチ」などでゆるめ、パイプとUパッキンを取外します。
マルチ分岐のＵパッキンを水栓本体に差込み、マルチ分岐を取付けます。
マルチ分岐にパイプについていたＵパッキンを差込み、パイプを取付けます。
壁付タイプ水栓の分岐
水栓の種類はどれですか？
シングルレバー混合栓・2ハンドル混合栓
クランクと水栓本体の間に分岐金具を入れて分岐します。
| 品番 | 107-893 |
|---|---|
| 品名 | マルチ分岐（分水つぎて型） |
取付方法
作業に入る前に、必ず止水栓を閉めてください。止水栓の閉め方については「水道メーター・止水栓＃止水栓の閉め方」をご覧ください。
クランクナットを「レンチ」などでゆるめ、水栓本体とクランクパッキンを取外します。
マルチ分岐のつぎてBより分水孔コックを取外し、湯・水のいずれか分岐したい側につぎてBを取付けます。もう一方につぎてAを取付けます。
水栓本体をクランクに取付けます。
２で取外した分水孔コックをつぎてBに取付けます。
単水栓
ハンドルと水栓本体の間に分岐金具を入れて分岐します。
| 品番 | 789-015 |
|---|---|
| 品名 | マルチ分岐（分水上部型） |
取付方法
作業に入る前に、必ず止水栓を閉めてください。止水栓の閉め方については「水道メーター・止水栓＃止水栓の閉め方」をご覧ください。
カバーナットを「レンチ」などでゆるめ、ハンドル上部とケレップを取外します。
マルチ分岐より分水孔コックを取外し、水栓本体にマルチ分岐を取付けます。
２で取外した分水孔コックをマルチ分岐に取付けます。
